HK Makine olarak, petrol ve petrokimya sektörünün en kritik kollarından biri olan ham petrol rafineri tesislerini uluslararası standartlarda tasarlıyor ve kuruyoruz. 500 litreden 100.000 litreye kadar olan yatay doldur-boşalt vakum distilasyon sistemlerinden, minimum 50.000 varil/gün kapasiteli sürekli fraksiyonlu atmosferik ve vakum kule tesislerine kadar anahtar teslim entegre PFD çözümleri sunuyoruz.
Ham petrolün içerisinde barındırdığı farklı karbon zincirine sahip hidrokarbonları, kaynama noktası farklılıklarından yararlanarak ayrıştıran tesislere ham petrol rafinerisi denir. HK Makine olarak müşterilerimizin yatırım hacmine göre iki temel distilasyon teknolojisi sunmaktayız.
Sürekli kolon distilasyon tesislerinde ham petrol, ön ısıtma aşamasından geçerek tuz giderici (desalter) ünitesine alınır. Burada korozyon yapıcı tuzlar elektrostatik kuvvetlerle sudan arındırılır. Ardından, fırınlarda 370-400°C aralığına kadar fırınlanan petrol, atmosferik fraksiyon kulesine (CDU) püskürtülür. Kule içerisindeki elek ve kabarcıklı tepsiler vasıtasıyla kaynama derecesi en düşük olan gaz ve nafta molekülleri üst kısımdan sıvılaşarak çekilirken, ağır hidrokarbonlar kule dibine çöker.
Vakum Distilasyonunun (VDU) Kritik Rolü: Atmosferik kolondan çıkan 350°C üzerindeki ağır kalıntılar, kraking (termal bozunma) yaşamadan önce vakumlu damıtma kulesine alınır. 20-50 mbar gibi düşük basınç altında kaynama noktaları düşürülen bu ağır kalıntılar, yüksek saflıkta asfalt, baz yağ ve vakum gaz yağı fraksiyonlarına ayrıştırılır.
Tesis alanınıza, yatırım bütçenize ve kuyunuzdan çıkan ham petrol debisine göre özel projelendirilen iki temel rafineri mimarimiz:
Ham petrolün API gravitesi (yoğunluk derecesi) ve kükürt oranı, kuracağımız rafinerinin mekanik alaşımını ve kule tasarımını doğrudan belirler. İşte küresel petrol türlerinin tipik fraksiyonel çıktı oranları:
| Ürün Adı | Karbon Zinciri | Kaynama Aralığı (°C) | Parlama Noktası (Flash Point) | Yoğunluk (g/cm³) |
|---|---|---|---|---|
| Rafineri Gazları (LPG) | C1 - C4 | < 20 °C | -104 °C ila -60 °C | 0.540 - 0.580 |
| Nafta / Ham Benzin | C5 - C10 | 35 - 180 °C | -43 °C ila 15 °C | 0.720 - 0.775 |
| Kerosen / Jet Yakıtı (Jet A-1) | C11 - C13 | 180 - 250 °C | > 38 °C | 0.790 - 0.820 |
| Motorin (Dizel) | C14 - C20 | 250 - 350 °C | > 55 °C | 0.820 - 0.845 |
| Ağır Fuel Oil | C20 - C25 | 350 - 450 °C | > 65 °C | 0.860 - 0.920 |
| Vakum Kalıntısı (Asfalt/Bitüm) | C25+ | > 450 °C | > 230 °C | 0.980 - 1.050 |
| Tüm fraksiyon değerleri ASTM (American Society for Testing and Materials) laboratuvar kriterlerine %100 uyumludur. | ||||
Ham petrole karışmış klorür ve sülfat gibi aşındırıcı mineraller, borularda ve kule tepsilerinde korozyona neden olur. Desalter ünitemiz, yüksek voltajlı elektrostatik çöktürme yöntemiyle tuzu ve suyu petrolden hızla uzaklaştırarak sistem ömrünü korur.

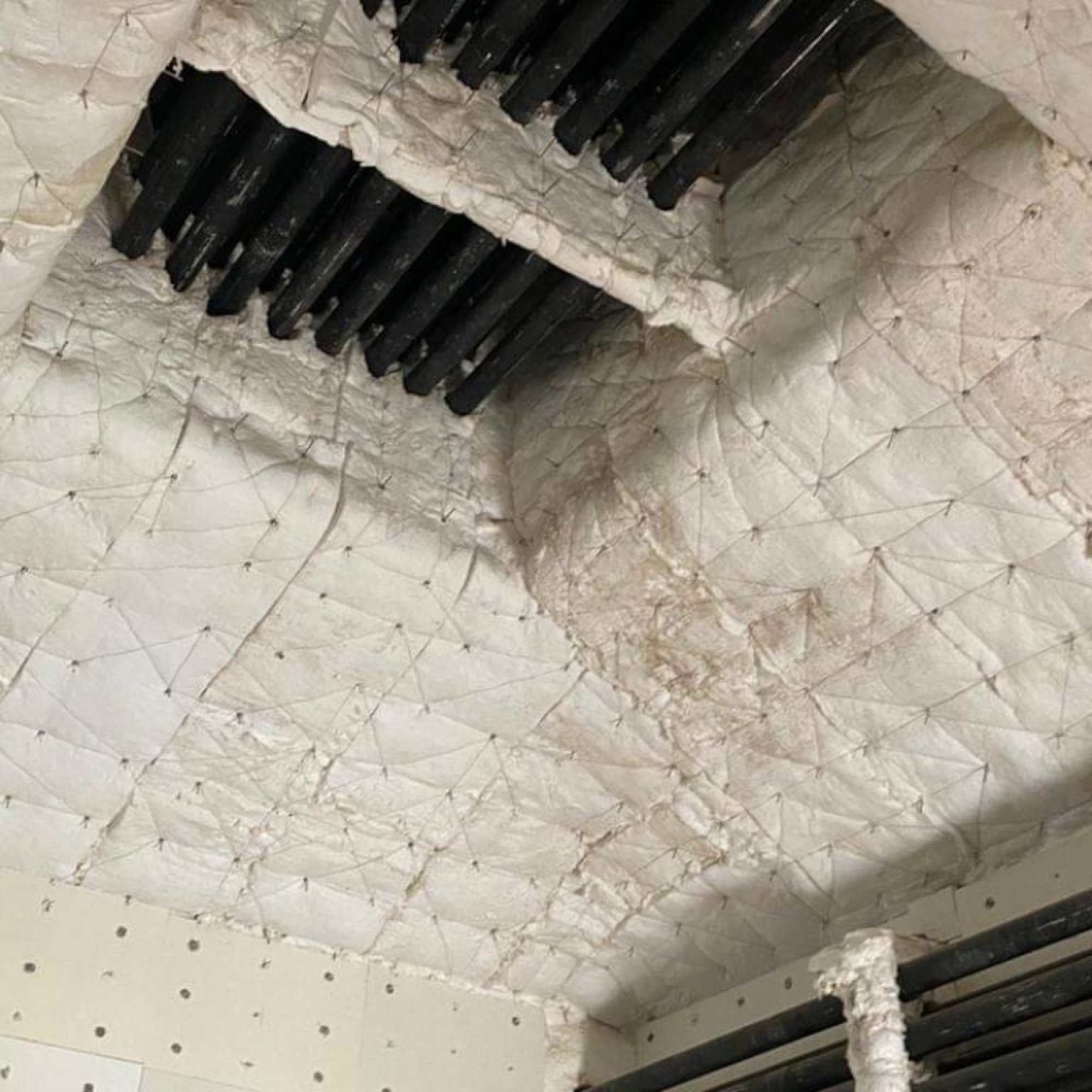

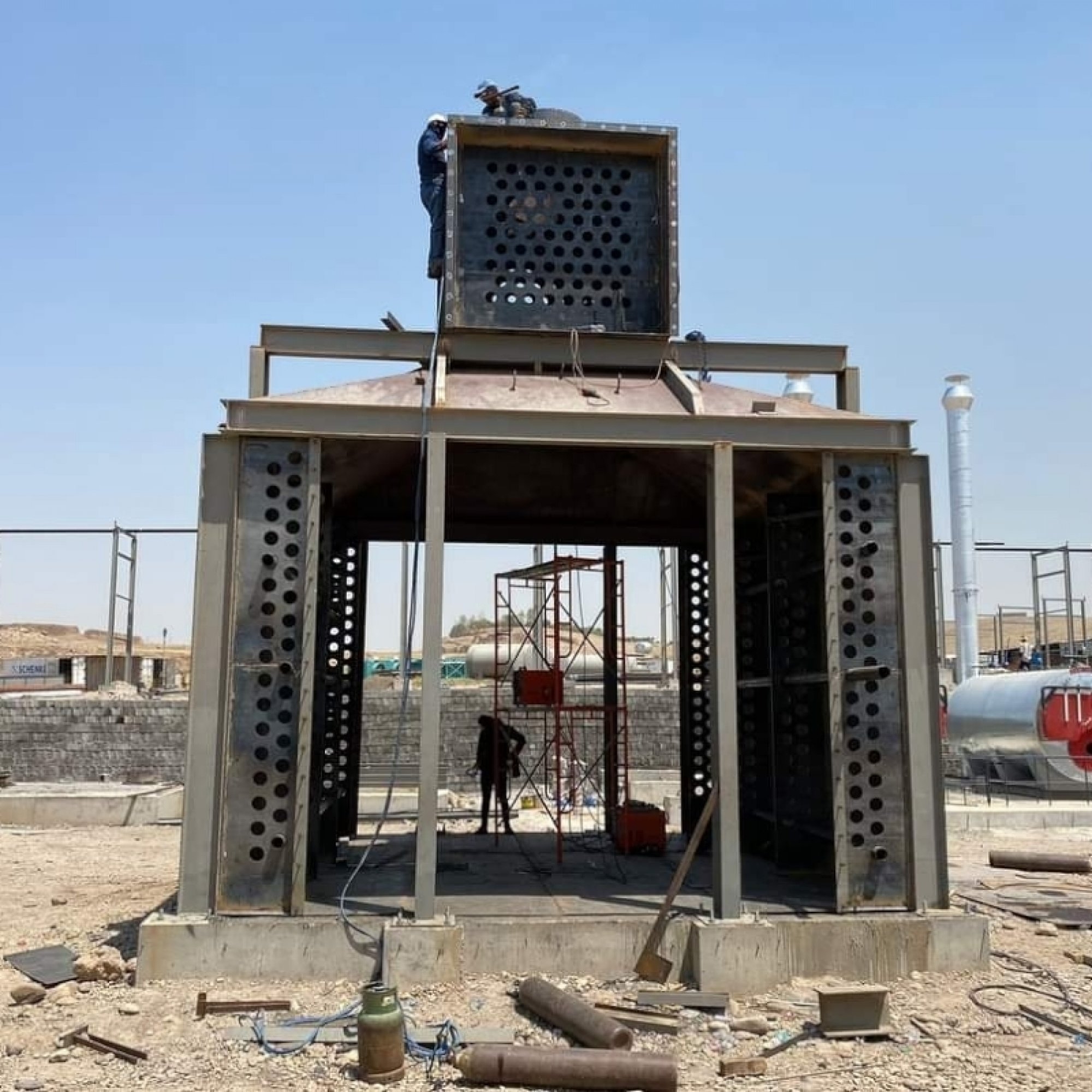

Ham petrolün atmosfere açık kolona beslenmeden önce 350-400°C sıcaklığa kadar ısıtılmasını sağlayan yüksek mukavemetli fırınlerdir. Isı geri kazanım eşanjörleri sayesinde kolondan çıkan sıcak ürünlerin enerjisi, yeni giren soğuk ham petrolü ön ısıtmakta kullanılarak yakıt tasarrufu %40 oranında artırılır.

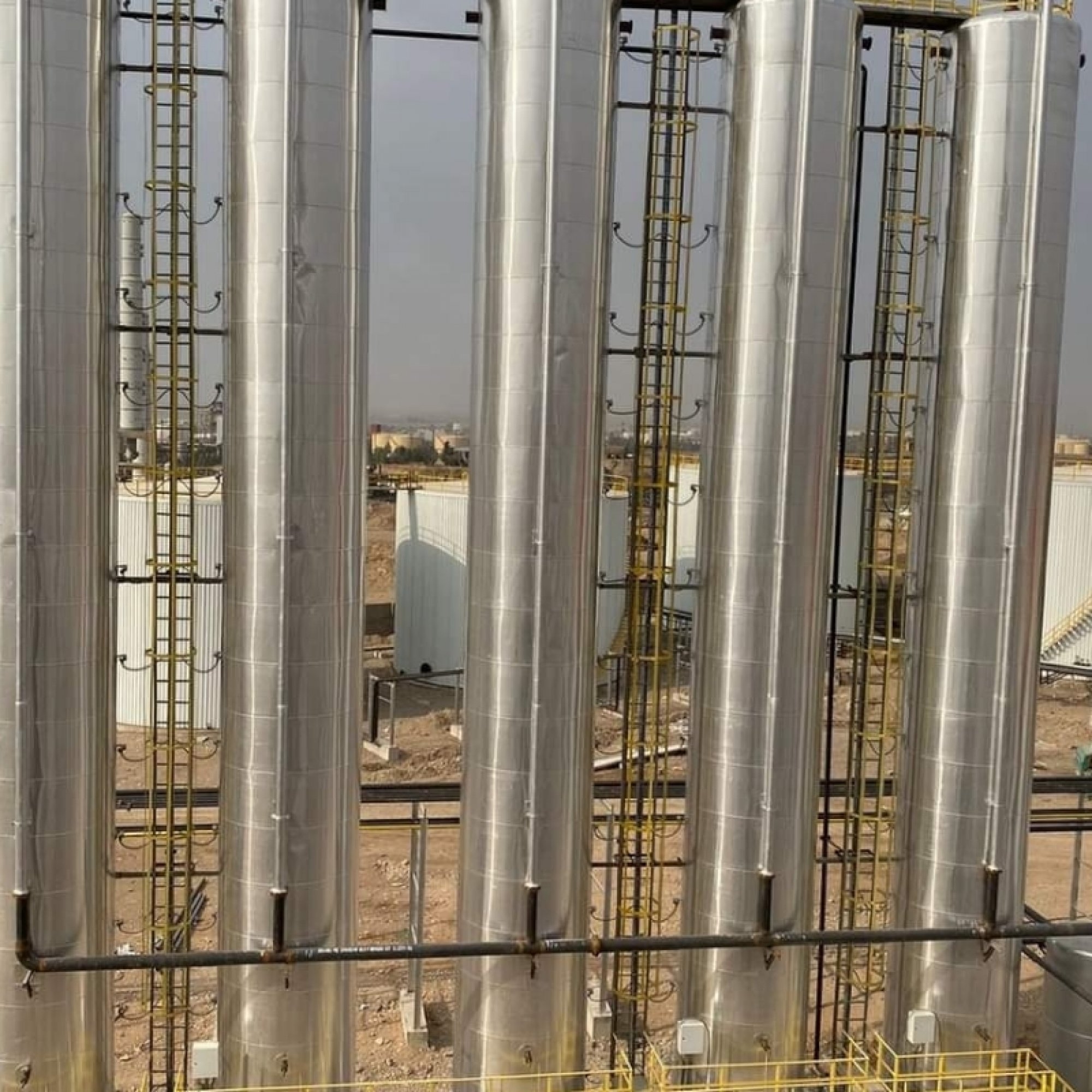

Gövdesi karbon alaşımlı basınç çeliğinden üretilir. İçerisinde, buharların yükselip sıvıların aşağı süzülerek en saf şekilde ayrışmasını sağlayan kabarcıklı (bubble cap) veya valfli tepsiler yer alır. Her tepsinin yan çekiş boru hatlarında paslanmaz kontrol vanaları ve seviye ölçerler mevcuttur.

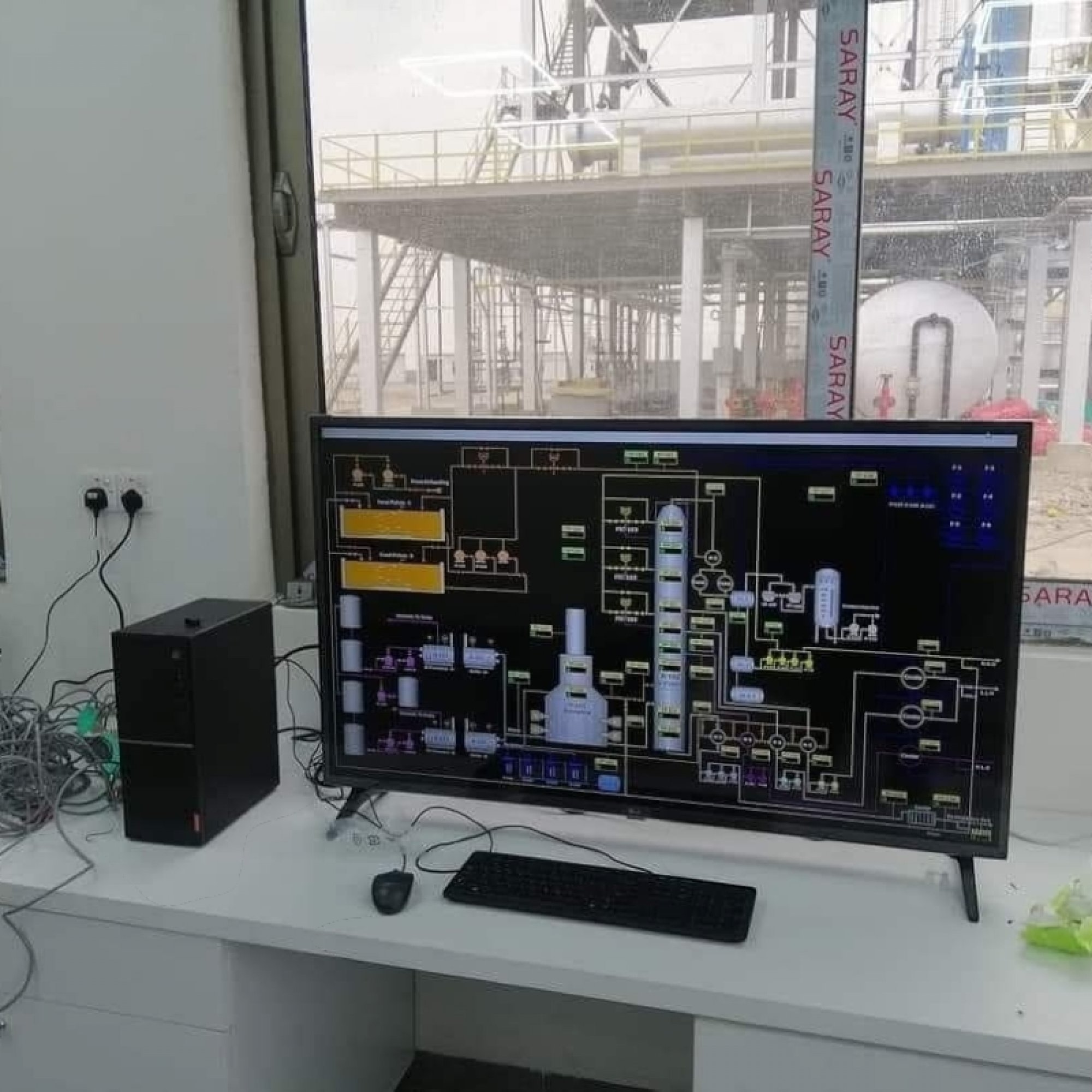

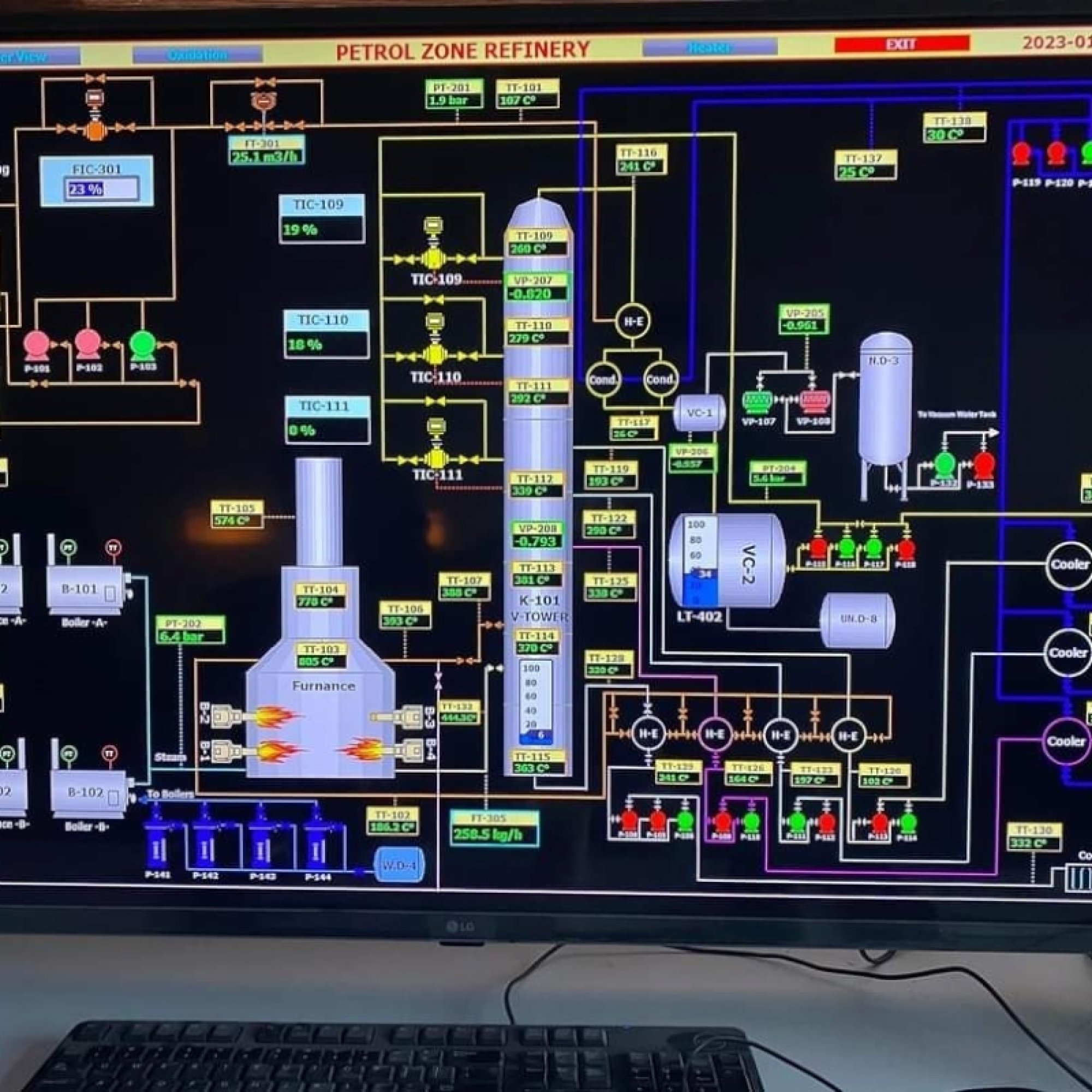

Tesis, akıllı kontrol vanaları, sıcaklık transmitterleri ve akış regülatörlerini yöneten bir DCS (dağıtılmış kontrol sistemi) ile donatılmıştır. Olası basınç artışlarında emniyet vanaları anında gazı meşale (flare) sistemine yönlendirerek yüksek güvenlik sağlar.
